項目
|
機床型號
|
|

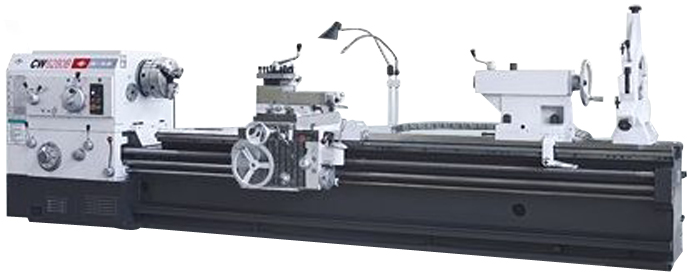

CW61125B
|
|
床身上最大回轉直徑
|
1250mm(49″)
|
|
最大工件長度
|
3000
|
|
最大車削長度
|
2800
|
|
主軸中心至床身平面導軌距離
|
625mm
|
|
刀架上最大工件回轉直徑
|
865mm(34″)
|
|
插入主軸孔棒料最大直徑：
|
121mm(5″)
|
|
主軸孔直徑
|
130mm(5″)
|
|
主軸孔前端錐度
|
公制140
|
|
主軸正轉轉速種數
|
21種
|
|
主軸反轉轉速種數
|
12種
|
|
主軸轉速
|
n⑴正轉
|
3.15—315r/min
|
|
反轉
|
3.5—278r/min
|
|
n⑵正轉
|
2—200r/min
|
|
反轉
|
2.24—178r/min
|
|
主軸每轉刀架縱橫向進給量種數
|
56種
|
|
進給量
|
主軸每轉刀架縱向進給量
|
0.10—12mm(0.004″—0.473″)
|
|
主軸每轉刀架橫向進給量
|
0.05—6mm(0.002″—0.236″)（為縱向的1/2）
|
|
主軸每轉上刀架進給量
|
0.025—3mm(0.001″—0.118″)（為縱向的1/4）
|
|
細進給量（特殊掛輪）
|
標準進給量的1/2
|
|
車削螺紋范圍
|
公制螺紋種數
|
44種
|
|
公制螺紋螺距范圍
|
1~120mm
|
|
英制螺紋種數
|
31種
|
|
英制螺紋每吋牙數范圍
|
24~1/4牙/吋
|
|
模數螺紋種數
|
45種
|
|
模數螺紋范圍
|
0.5~60mm
|
|
徑節螺紋種數
|
38
|
|
徑節螺紋范圍
|
1/2~56DP
|
|
英制特殊螺紋（特殊掛輪）
|
11.5、19、27牙/吋
|
|
刀 架
|
主軸中心至刀具安裝基面的垂直距離
|
48mm
|
|
刀桿截面尺寸
|
45mm×45mm
|
|
刀架回轉角度
|
±90°
|
|
床鞍的最大行程
|
2950
|
|
下刀架的最大橫向行程
|
630mm（24″）
|
|
上刀架的最大行程
|
300mm（12″）
|
|
上刀架及下刀架刻度盤每轉一格時刀架的行程
|
0.05mm（0.002″）
|
|
刀架的縱向快速移動速度
|
3740mm/min
|
|
刀架的橫向快速移動速度
|
1870mm/min
|
|
小刀架快速移動速度
|
935mm/min
|
|
尾座
|
頂尖套筒直徑
|
160mm（6″）
|
|
頂尖套筒的最大行程
|
300mm（12″）
|
|
頂尖套筒錐孔的錐度
|
莫氏圓錐6號
|
|
主電機
|
功率
|
22kW
|
|
機床兩頂尖間最大承重量
|
5000kg
|
